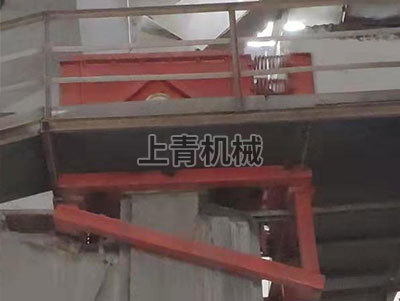

均料给料机

　　微选机进料均料机系统技术说明：

　　1、选定的工艺方案与技术路线

　　微选机进料均料机系统由均料机主机，振动电机，减震弹簧和裙边橡胶软联接组成，均料机将给料功能和均化物料功能有机地组合成一体，适用于各种粘度和耐磨的物料，有效地消除了不均匀给料造成的堆堵问题。

　　均料机设计符合美国安全生产标准。采用******进口耐磨材料及独特的高度密封设计可适用于各种恶劣环境。

　　均料机独特的设计可保证在突然断电时，机器内物料自动下滑，不会出现堆料堵料的情况。在大量给料时，不会出现物料堵塞溢料现象，本设备结构紧凑，而且设备机体选用进口耐磨材料，能保证设备正常稳定的运行。

　　均匀的对中给料设计防止了斗式提升机溜槽的冲击以及加料跑偏问题。

　　均料机进料集合独特的振动方式，从而有效地减少了设备的安装空间。

　　均料机设计优化，安装成本及维护费用低，亚共振的振动设计原理使得该机功率小，能耗低。

　　2、主要技术要求

　　2.1均料机的振动系统应利用亚共振双质体振动原理，采用小功率电机的激振力驱动主槽体而获取需要的线性振幅。活化均料机的额定出力为800t/h。

　　2.2均料机内应采用拱形或楔形出料板与斗内物料直接接触，工作时出料板的振动******地转递给顶部的物料，振动力产生的扰动能量使物料松动并下落。物料通过给料机两侧的曲线槽被传输到下部******。给料完成后活化拱上无积料、曲线槽上无积料；给料过程中上部料仓无堵料现象，曲线槽无堵料现象。

　　2.3均料机应安装于斗式提升机的下部，微选机进料口的正上方，并均匀对中下料。在电机停止工作时，设备内物料会自动下滑。

　　2.4均料机应采用专门设计的曲线槽，确保物料的自由出料，即使是粘度较高或水分较大的原料也应能顺利出料。

　　2.5均料机上部贮斗内不得设置固定式减压堆（仓）或其它缓冲装置。

　　2.6设备应结构紧凑，密封装置设计合理效果好，确保大出力给料时，粉尘极少，无漏料、洒料现象。

　　2.7曲线槽与锁煤板间的狭缝不得漏料。

　　2.8均料机上口应采用方形小开口，以提高对中下料准确度。

　　2.9均料机主体与贮斗下口密封连接，与微选机进料口密封连接。

　　2.10 出料口宽度保证物料下落后，在2000 mm宽上物料分布均匀。

　　2.11均料器侧面中间有观察孔，孔径≥200 mm

　　2.12锁料板辅助可机械可调。

　　2.13下料量可在线调整。

　　2.14均料机本体上安装振幅读数牌。

　　2.15所有部件采用无限寿命设计，主体结构设计使用寿命≥20年，机体的钢结构应具有足够的刚度、强度和稳定性。。

　　2.16设计防堵装置，保证在正常运行情况下不堵料，在特殊情况下设有方便的清除堵料装置。

　　2.17连续长期满负荷工作（满负荷状况下，可每天24小时不间断连续运行）。

　　2.18机壳的设计应密封防尘，不得撒料。

　　2.19可实现并满足重载起动功能及运行。

　　2.20 转动部位安装有防护罩，且便于拆卸，危险部位涂有安全警告颜色。

　　2.21设备噪声不得大于75dB（A声级，离设备1m处测量）。

　　2.22均料拱与机体采用螺栓连接，便于拆装、检修，连接螺栓采用8.8级高强度螺栓，并配防松螺母或垫圈，扭紧力矩符合要求。

　　2.23所有焊接部位必须经热处理消除焊接应力。

　　3 、材料选择要求

　　3.1振动电机设计使用≥50000小时，采用意大利合资振动电机，电机防护等级≥IP65，绝缘等级≥F级，电机端电缆采用防护网捆扎。

　　3.2 变频器为可选项，应需与振动电机相匹配。

　　3.3激振弹簧、隔振弹簧设计使用寿命≥50000小时，表面具有防护涂层，能有效防止生锈，弹簧减振效率≥98%，******设计。

　　3.4曲线槽的设计确保物料的自由出料，曲线槽采用瑞典进口耐磨钢板或日本平面堆焊耐磨板，曲线槽耐磨板上粘贴≥6 mm橡胶板或螺栓固定≥10 mm德国进口聚丙烯板，以使用中表面不结疤，同时满足下料需要为准。

　　3.5均料拱采用瑞典进口耐磨钢板或日本平面堆焊耐磨板，耐磨板上粘贴耐纳特橡胶板或螺栓固定德国进口聚丙烯板，以使用中表面不结疤，同时满足下料需要为准。

　　3.6软连接采用*********橡胶。

　　3.7均料机振动机体与物料直接接触的板面采用瑞典进口耐磨钢板或日本平面堆焊耐磨板，耐磨板上粘贴橡胶板或螺栓固定德国进口聚丙烯板。

　　4 、控制系统要求

　　4.1电气系统采用交流三相四线制，380V，50Hz电源供电。

　　4.2电机温升按B级考核。多相电动机的绝缘端子应标明相序，铭牌上应标记易懂的旋转方向。电动机的使用寿命不应低于10年。

　　4.3设备纳入卸料系统程控，本设备带控制柜。

　　4.4本机的控制方式为程控和就地控制。

　　4.5本机的操作应简单，起动平稳，运行可靠。

　　4.6驱动装置有过载保护功能，过载条件下联锁停机。设置有紧急停机功能。

　　4.7控制柜防水防尘等级≥ IP 65 ，双层柜门，外层柜门配有机玻璃。

　　4.8电气元器件：接触器、继电器等选用施耐德或西门子产品 ，控制线路110V AC，其它电气元器件如稳压电源等选用国产******产品。

　　5 、均料机含软连接、减震弹簧、振动电机、电控器等。

　　（1）能力参数：

　　进料量： 800t/h；

　　设备功率：P=1.1 kw。

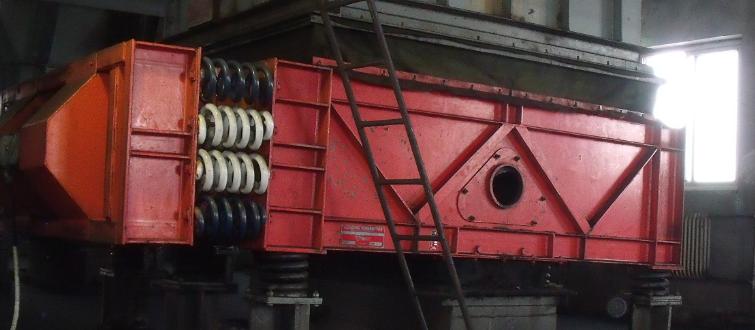

　　外形结构图：

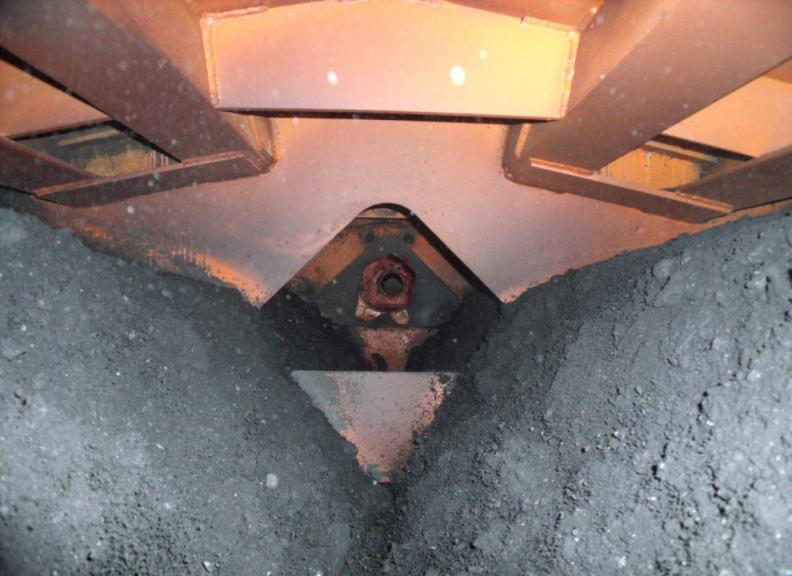

　　内部结构图：
